방사형 튜브 히터는 어떻게 작동합니까? 구매자를 위한 완벽한 기술 가이드

방사형 튜브 히터는 밀폐된 금속 튜브 내부에서 연료를 연소시키고 그 열 에너지를 그 아래의 물체, 사람 및 바닥에 직접 방출하여 따뜻함을 생성하는 가스 연소 적외선 가열 시스템입니다. 건물의 전체 공기량을 데우는 강제 공기 유닛 히터와 달리 복사 튜브 히터는 단단한 표면에 도달할 때까지 직선으로 이동하는 적외선을 방출합니다. 바닥, 기계 및 탑승자는 방사선을 흡수하고 주변으로 온기를 다시 방출합니다. 공장 엔지니어와 시설 관리자에게 있어 실질적인 결과는 대형 산업용 건물에서 보다 빠른 쾌적 반응, 낮은 연료 소비 및 보다 일관된 바닥 온도입니다.

방사형 튜브 히터가 연료를 열로 변환하는 방법

복사관 히터의 전체 작동 순서는 명확하게 정의된 4단계로 축소될 수 있습니다.

1. 버너는 천연가스나 프로판을 제어된 양의 연소 공기와 혼합하여 혼합물을 점화시킵니다.
2. 화염과 뜨거운 연소 가스는 긴 강철 또는 내열 합금 튜브를 통해 이동하면서 점차적으로 내부에서 튜브 벽을 가열합니다.
3. 튜브의 외부 표면은 대략 800°F ~ 1000°F의 온도에 도달하고 적외선을 방출하기 시작합니다.
4. 적외선 에너지는 공기를 데우지 않고 공기를 통해 이동하여 바닥과 장비에 부딪혀 표면을 직접 가열합니다.

그 마지막 단계는 복사열의 정의적인 특징입니다. 대류 히터는 지붕을 향해 상승하는 따뜻한 공기에 의존하여 여러 층으로 층을 이루고 하역장이나 작업대 근처에 차가운 구역을 남깁니다. 방사형 튜브는 에너지를 점유된 구역에 직접 전달하여 이러한 문제를 우회합니다. 바닥과 장비가 저장된 열을 다시 방출한 후에만 공기가 따뜻해집니다. 이를 통해 동일한 느낌의 편안함을 위해 온도 조절 장치를 몇도 더 낮게 설정할 수 있으며, 이는 많은 설치에서 강제 공기 시스템과 비교하여 25~40%의 연료 절감을 보고하는 이유입니다.

위에 표시된 절감액은 보장된 값이 아니라 산업 설비에서 보고된 일반적인 범위입니다. 실제 결과는 천장 높이, 외풍 조건, 단열 수준 및 적재 도어가 열리는 빈도에 따라 달라집니다. 천장이 높고 공기량이 많은 건물은 단순히 지붕 근처에 쌓이는 공기를 가열할 필요가 없기 때문에 복사열에 가장 잘 반응합니다. 문을 자주 여는 시설에도 이점이 있습니다. 찬 공기가 유입된 후 복사 에너지가 바닥 수준의 따뜻함을 빠르게 다시 확립하기 때문입니다. 강제 공기 시스템은 매 문 주기 후에 전체 내부 공기량을 재가열하는 데 훨씬 더 오랜 시간을 소비합니다. 이러한 작동 특성으로 인해 공기 누출 및 건물 높이가 기존 난방에 반대되는 물류 및 생산 환경에서 복사 접근 방식이 특히 매력적입니다. 공정 열 또는 용광로 구성 요소도 필요한 시설의 경우 복사 튜브에서 발견되는 동일한 내열 합금 기술이 관련 장비 전반에 걸쳐 사용되므로 많은 구매자가 방사관 기본 사항에 대한 자세한 가이드 사양을 작성하기 전에.

방사형 튜브 히터의 주요 구성 요소

일반적인 복사관 가열 시스템은 소수의 견고한 구성요소로 구성됩니다. 각 항목을 이해하면 올바른 단위를 지정하고 나중에 문제를 진단하는 데 도움이 됩니다.

버너 및 제어 시스템

버너는 시스템의 핵심입니다. 1차 공기를 흡입하고 이를 제어된 비율로 천연가스 또는 프로판과 혼합한 후 버너 튜브 내부의 혼합물을 점화합니다. 제어 시스템에는 가스 밸브, 점화 모듈, 불꽃 센서, 온도 조절 장치 또는 건물 관리 인터페이스가 포함됩니다. 버너는 단일 단계, 2단계 또는 변조 모드로 작동할 수 있습니다. 2단계 및 조절식 버너는 공간에서 최대 출력이 필요하지 않을 때 연료 입력을 줄여 효율성을 향상시킵니다.

방사형 튜브 및 반사경

래디언트 튜브 자체는 내열강 또는 고합금 스테인리스강으로 직선형, U자형 또는 W자형 형상으로 제조됩니다. 연소 가스는 튜브를 통해 이동하여 적외선 방출이 시작되는 지점까지 표면 온도를 높입니다. 광택이 나는 알루미늄 반사판이 튜브 위에 배치되어 복사열을 아래쪽 바닥으로 위쪽으로 방향을 바꾸고 사람들이 실제로 작업하는 곳에 열을 집중시킵니다. 반사경은 또한 과도한 복사열 노출로부터 지붕 구조를 보호합니다.

배기 및 진공 시스템

연소 가스가 복사관을 통과한 후에도 여전히 사용 가능한 열이 포함되어 있으므로 안전하게 환기시켜야 합니다. 진공 또는 부압 설계에서는 유도 통풍 팬이 튜브 및 연도 시스템을 통해 연소 생성물을 끌어당깁니다. 양압 설계에서는 버너 압력이 가스를 튜브를 통해 밀어냅니다. 풀스루 시스템은 손상된 조인트를 통해 연소 가스가 점유 공간으로 누출될 가능성을 제거하기 때문에 더 일반적입니다.

복사관의 야금학적 특성은 시스템 수명의 주요 요소입니다. 900°F 이상에서 작동하는 튜브는 점진적인 산화 및 열 피로를 경험하므로 장기간 사용하려면 내열 합금 주조 및 원심 주조 고합금강이 선호됩니다. 방사형 튜브는 산업용 용광로 및 열처리 라인에도 사용되며 연소 대기를 공정 대기와 분리하고 균일한 열 분포를 제공합니다. 열처리 설비 및 용광로 부품 제조업체는 복사관을 생산할 때 동일한 재료 지식을 적용하며, 그 중 많은 부분은 복사관 제품 옵션 지속적인 사용을 위해 일치하는 합금 등급으로 제공됩니다.

방사형 튜브 구성 및 열 출력

복사 튜브의 모양에 따라 주어진 천장 공간에 얼마나 많은 열 방출 표면적이 적합한지 결정됩니다. 세 가지 표준 구성이 시장을 지배하고 있으며 각각 비용, 출력 및 적용 범위의 균형이 다릅니다.

안 I자형 방사관 가장 간단한 레이아웃으로 기본적으로 약간의 각도로 수평으로 장착된 직선 파이프입니다. 이는 소형 ​​가열 구역으로 충분한 소규모 작업장과 좁은 베이에 적합합니다. 직선 레이아웃은 압력 강하를 낮게 유지하고 튜브 길이를 짧게 유지하므로 버너 팬의 작업량이 줄어듭니다. 열 출력이 낮기 때문에 I자형 장치는 단일 가열 영역에 대해 가장 경제적인 옵션이기도 합니다.

I자형 방사관 도매 제조, 수출업체 Jiangsu Huaye Technology Co., Ltd는 중국 I자형 방사 튜브 제조 업체이자 I자형 방사 튜브 수출 회사입니다. 제품보기 →

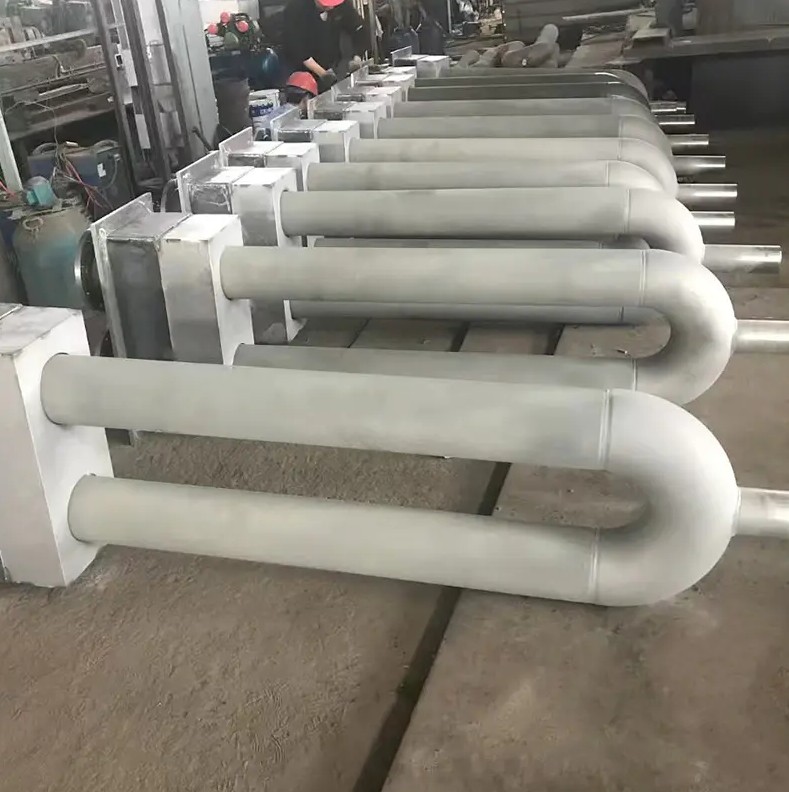

A U자형 방사관 거의 동일한 수평 공간 내에서 열 방출 표면을 두 배로 늘립니다. 한쪽 끝의 리턴 벤드는 연소 가스를 두 번째 다리를 통해 다시 보냅니다. 이는 히터가 덮는 천장 길이가 실제 튜브 길이와 거의 동일하다는 것을 의미합니다. 이 구성은 중간 규모의 창고, 수리점 및 생산 셀에서 널리 사용됩니다. 추가 표면적은 비슷한 전체 길이의 직선형 튜브에 비해 총 출력과 복사 효율을 모두 높입니다.

U자형 방사관 도매 제조, 수출업체 Jiangsu Huaye Technology Co., Ltd는 중국 U자형 방사 튜브 제조 업체이자 U자형 방사 튜브 수출 회사입니다. 제품보기 →

A W자형 방사관 가장 높은 출력 옵션입니다. 한쪽 끝에 위치한 버너에 대해 튜브 표면의 4개의 평행한 통과를 제공합니다. 이 디자인은 항공기 격납고, 유통 센터 및 대형 제작 홀과 같은 넓은 개방형 공간에 선택됩니다. W 구성은 가장 많은 열을 전달하지만 열팽창을 처리하려면 더 큰 여유 공간과 더 세심한 지지 간격이 필요합니다.

W형 방사관 도매 제조, 수출업체 Jiangsu Huaye Technology Co., Ltd는 중국 W 형 방사 튜브 제조업체이자 W 형 방사 튜브 수출 회사입니다. 우리는 맞춤형 및 전체... 제품보기 →

위의 출력 값은 절대 한계가 아닌 일반적인 가스 연소 복사관 히터를 나타냅니다. 실제 등급은 버너 용량, 튜브 직경 및 튜브 벽의 합금 두께에 따라 달라집니다. 튜브가 길수록 전체 표면적이 증가하지만 연소 가스 압력 강하도 증가하므로 버너는 튜브 구조에 일치해야 합니다. 공간에 비해 너무 큰 구성을 선택하면 사이클링이 짧아지고 편안함이 떨어지며, 소형 장치는 지속적으로 작동하고 필요 이상으로 더 많은 연료를 소비하게 됩니다. 적절하게 매칭된 시스템은 고속 공기 가열과 관련된 외풍이나 소음 없이 안정적인 복사를 제공합니다.

복사열 분포 및 쾌적 프로필

열이 바닥면에 분산되는 방식은 복사관 히터에 대한 가장 강력한 주장 중 하나입니다. 적외선 에너지는 표면에 닿을 때까지 이동하기 때문에 바닥 자체가 저온 라디에이터가 되어 따뜻함을 다시 위로 방출합니다. 이는 따뜻한 공기 시스템의 온도 프로파일과 매우 다른 온도 프로파일을 생성합니다.

방사관을 따라 표면 온도는 균일하지 않습니다. 버너 끝 부분 근처에서 화염과 연소 가스가 가장 뜨겁기 때문에 금속은 최고 온도까지 빠르게 상승합니다. 배기 끝쪽으로 이동하면 가스가 튜브 벽에 열을 포기하므로 ​​표면 온도가 점차 감소합니다. 잘 설계된 튜브는 버너 끝과 연도 끝 사이의 온도 차이를 20~25% 이하로 유지합니다. 그럼에도 불구하고 튜브 전체의 평균 온도에 따라 공간에 전달되는 적외선 에너지의 양이 결정됩니다.

온도 곡선의 원활한 상승 및 하강은 편안함과 장비 수명 모두에 중요합니다. 튜브가 너무 급격하게 정점에 이르렀다가 빠르게 떨어지면 버너 끝 부분 바로 아래의 바닥이 베이의 나머지 부분보다 훨씬 더 많은 방사선을 받아 뜨거운 지점과 차가운 구역이 생성됩니다. 보다 균일한 프로파일은 반사판이 점유 바닥 면적 전체에 방사선을 보다 균일하게 분배할 수 있음을 의미합니다. 열 전도성이 좋은 고합금 튜브는 낮은 등급의 강철로 만든 튜브보다 길이를 따라 열을 더 고르게 퍼뜨리기 때문에 재료 선택도 곡선에 영향을 미칩니다. 이것이 산업 구매자들이 긴 수명과 일관된 출력을 위해 인증된 고온 합금 튜브를 선택하는 이유 중 하나입니다.

넓은 공간의 방사형 튜브 히터와 유닛 히터 비교

시설 관리자는 난방 업그레이드를 계획할 때 복사관 히터를 기존 장치 히터와 비교하는 경우가 많습니다. 두 시스템 모두 유효한 용도로 사용되지만 열 전달의 물리적 특성으로 인해 매우 다른 조건에 적합합니다. 결정을 내리는 가장 빠른 방법은 고층 건물에서 각 시스템이 생성하는 온도 분포를 살펴보는 것입니다.

위의 레이더 비교에서는 5가지 실제 기준에 따라 두 가열 접근 방식의 점수를 매겼습니다. 복사 튜브 히터는 열을 지붕 쪽으로 밀어내는 대신 바닥까지 직접 전달하기 때문에 효율성과 편안함이 더 높습니다. 바닥이 공간 전체에 열을 고르게 분산시키는 보조 라디에이터 역할을 하기 때문에 온도 균일성도 더 좋습니다. 덕트 또는 프로펠러 팬 장치는 튜브 재료 피로에 대한 장기적인 우려가 적기 때문에 장치 히터는 조용함과 작은 공간 유지 관리 접근 측면에서만 약간 앞서 있습니다.

고층 시설의 단위 히터의 실제 문제는 층화입니다. 따뜻한 공기는 상승하여 유용한 가치가 없는 트러스 부분에 모이는 반면, 바닥은 차갑고 통풍이 잘 되는 상태를 유지합니다. 천장 높이가 높아질수록 실제 성능 격차가 커지는 이유도 바로 여기에 있습니다. 복사관 시스템은 따뜻한 공기를 아래로 밀어낼 필요가 없습니다. 그것은 단순히 바닥과 탑승자에게 방사선을 방출합니다. 대부분의 창고와 산업 플랜트를 포함하여 천장이 15피트 이상인 건물의 경우, 단위 히터 시스템의 층화로 인해 손실되는 에너지가 상당할 수 있습니다.

선택, 설치 및 유지 관리 고려 사항

올바른 복사관 히터를 선택하는 것은 경험 법칙이 아닌 열부하 계산으로 시작됩니다. 계산에서는 건물 외피, 단열재, 공기 변화, 문 열림 빈도, 기계 또는 공정 장비의 내부 열원을 고려해야 합니다. 결과에 따라 필요한 BTU/hr 출력과 가열 영역 수가 결정됩니다. 반사판과 튜브 표면은 가연성 물질로부터 안전한 거리를 유지해야 하기 때문에 천장 높이와 장착 간격에 따라 튜브 구성이 결정됩니다.

설치 품질은 복사 효율에 직접적인 영향을 미칩니다. 응축수와 연소 가스가 올바른 방향으로 흐르도록 튜브는 배기 쪽을 향해 약간 위쪽으로 기울어져야 합니다. 지지 행거는 튜브가 가열 및 냉각됨에 따라 팽창 및 수축할 수 있도록 해야 합니다. 반사경은 올바른 각도로 유지되어야 하며 방사선이 산란되지 않고 대상 영역을 향하도록 깨끗하게 유지되어야 합니다. 제대로 정렬되지 않은 반사경은 바닥에 도달하는 열을 눈에 띄게 줄일 수 있습니다.

유지 관리는 간단하지만 필수적입니다. 버너는 가열 시즌마다 탄소 축적 및 적절한 화염 특성을 검사해야 합니다. 튜브 표면, 특히 열 응력이 가장 높은 버너 끝 부분 근처에서 뒤틀림, 국부적인 변색 또는 균열이 있는지 점검해야 합니다. 배기 팬과 배수 트랩도 주의가 필요합니다. 응축수 라인이 막히면 히터 전체가 정지될 수 있기 때문입니다. 대부분의 제조업체는 명확한 유지 관리 일정을 게시하고 이를 따르면 보증을 보호하고 내열 합금 튜브의 서비스 수명을 연장합니다.

프로젝트에 기존 난방 시스템을 교체하거나 새 건물로 확장하는 작업이 포함되는 경우 설계 단계 초기에 장비 공급업체를 참여시키는 것이 좋습니다. 복사 튜브를 제조하는 공급업체는 재료 등급, 튜브 벽 두께 및 버너 매칭에 대한 실질적인 지침을 제공할 수 있습니다. 야금 엔지니어와 특정 건물 프로필을 논의하려면, 엔지니어링 팀에 문의하세요 평면도와 운영 조건을 살펴보겠습니다.

방사형 튜브 히터 효율성에 대한 결론

방사형 튜브 히터는 밀봉된 금속 튜브 내부에서 가스를 연소시키고 해당 튜브를 적외선 방출 지점까지 가열한 다음 방사선을 바닥, 장비 및 사람에게 직접 보내는 방식으로 작동합니다. 원리는 간단하지만 튜브 구성, 합금 등급 및 버너 제어에 대한 엔지니어링 결정에 따라 실제로 에너지가 얼마나 효율적으로 사용되는지가 결정됩니다.

천장이 높은 넓은 공간의 경우 복사 튜브 히터는 편안함과 연비 측면에서 측정 가능한 이점을 제공합니다. 건물 구조 자체가 난방 시스템의 일부가 되어 지붕 공간으로 따뜻한 공기를 잃는 대신 복사열을 흡수하고 천천히 방출합니다. 튜브 구성을 열 부하에 맞추고 올바른 정렬로 시스템을 설치하며 버너와 튜브 표면을 유지하면 여러 난방 시즌 동안 시스템이 효율적으로 작동할 수 있습니다.
