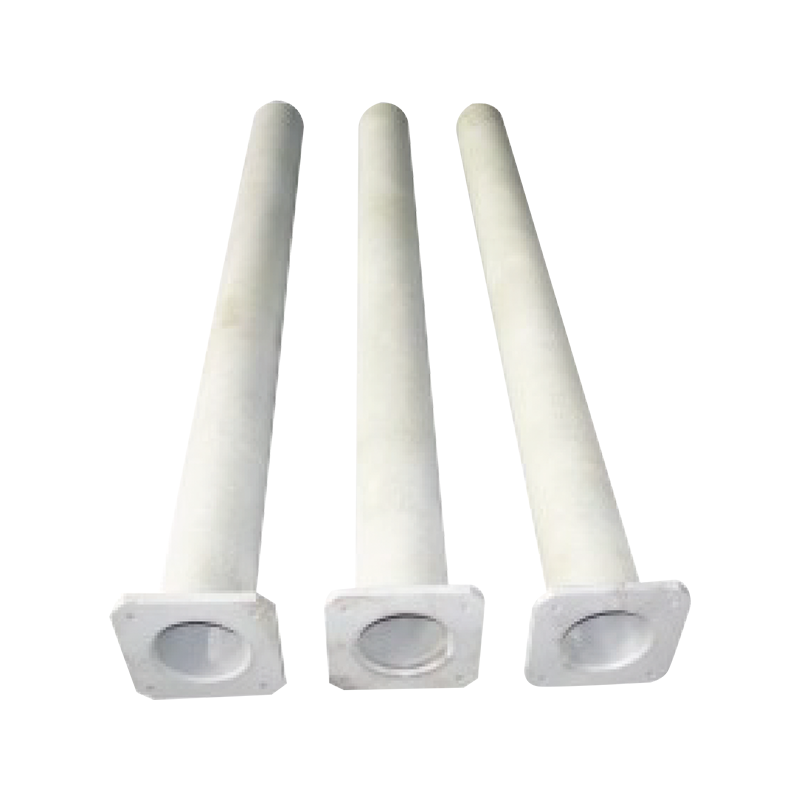

전기 방사선 외부 튜브

Name: 전기 방사선 외부 튜브
Rating: 5 (99 reviews)

전기 가열 복사관은 보호 슬리브에 둘러싸여 전기로 가열되는 일종의 발열체입니다. 슬리브는 퍼니스 라이닝과 가공된 공작물에 간접적으로 열을 방출하며 열처리 산업의 다양한 가열로에 널리 사용됩니다. 전기 방사관은 주로 내열강 합금 슬리브와 히터로 구성되며, 나선형 홈이 있는 내열 절연 세라믹 튜브 코어에 전열선으로 감겨 있습니다.
이 방사선 튜브의 장점은 다음과 같습니다.
① 생산에 영향을 주지 않고 작업 중 교체가 가능합니다.
② 보다 합리적인 전력 분배;
③ 로 내부 분위기의 흐름에 유리하다.
④ 공정변경에 따라 화력 증감, 가열능력 조절 등이 편리하다는 장점이 있습니다.

당사의 방사형 튜브는 국내 열처리 장비뿐만 아니라 수입 열처리 시스템의 대체 부품으로도 사용하도록 설계되었습니다. 1998년에 이 제품 라인은 국가 기술 전시회에서 금메달을 수상했습니다.
방사관 내부의 가열 요소(튜브 코어)는 케이지 유형, 수직 스트립 권선 유형, 나선형 권선 저항선 유형 등 여러 구성으로 제공됩니다. 사용되는 저항선 재료는 니켈-크롬(Ni-Cr) 및 철-크롬(Fe-Cr) 합금입니다. 표면 부하는 일반적으로 1W/cm² 이하로 설계되며 단일 튜브 정격 전력 범위는 3kW~60kW입니다. 발열체의 작동 온도 범위는 500°C ~ 1300°C입니다.

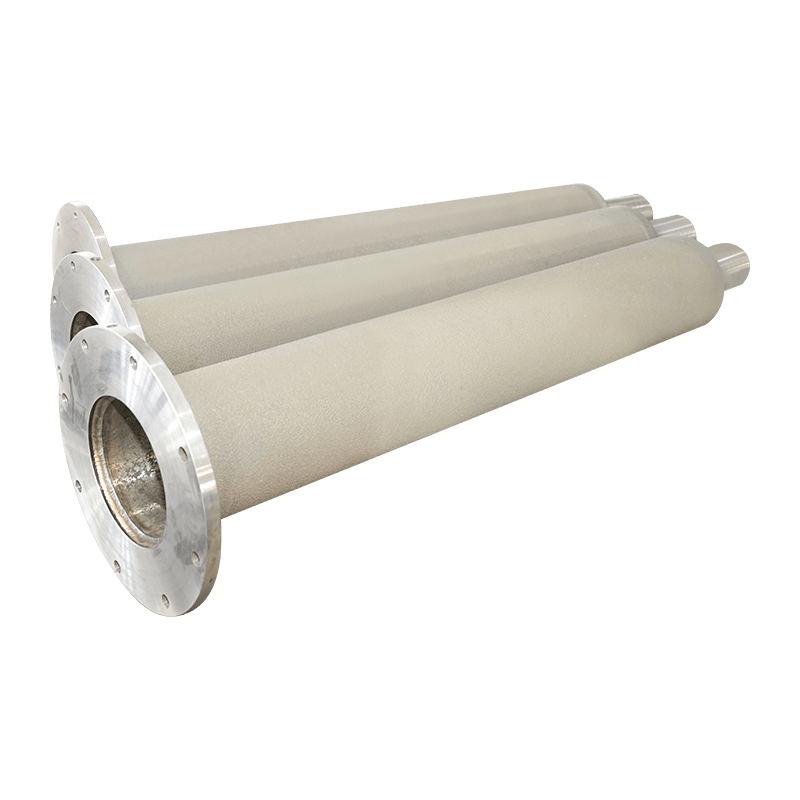

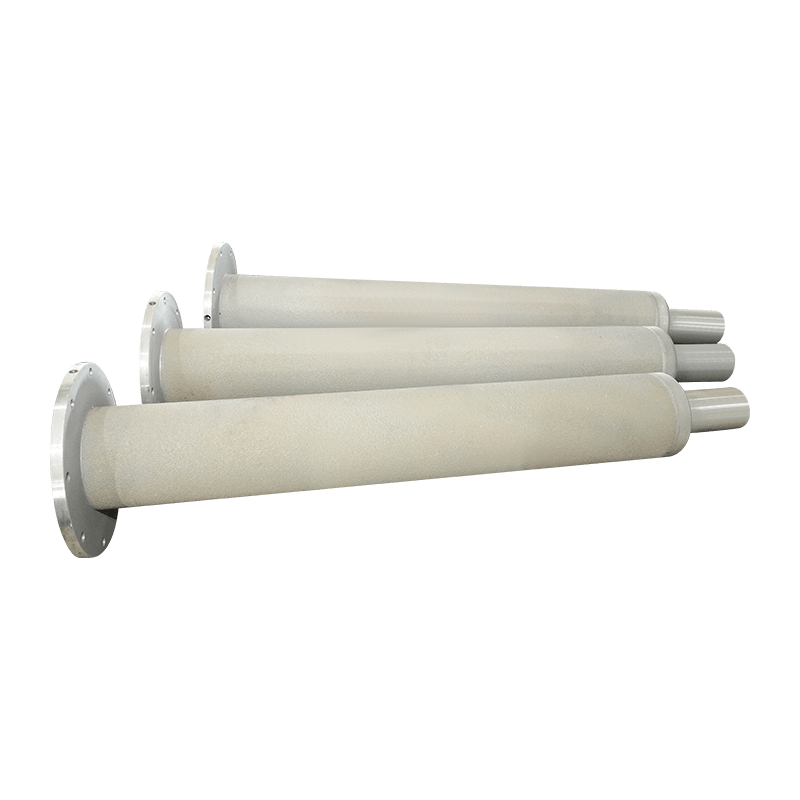

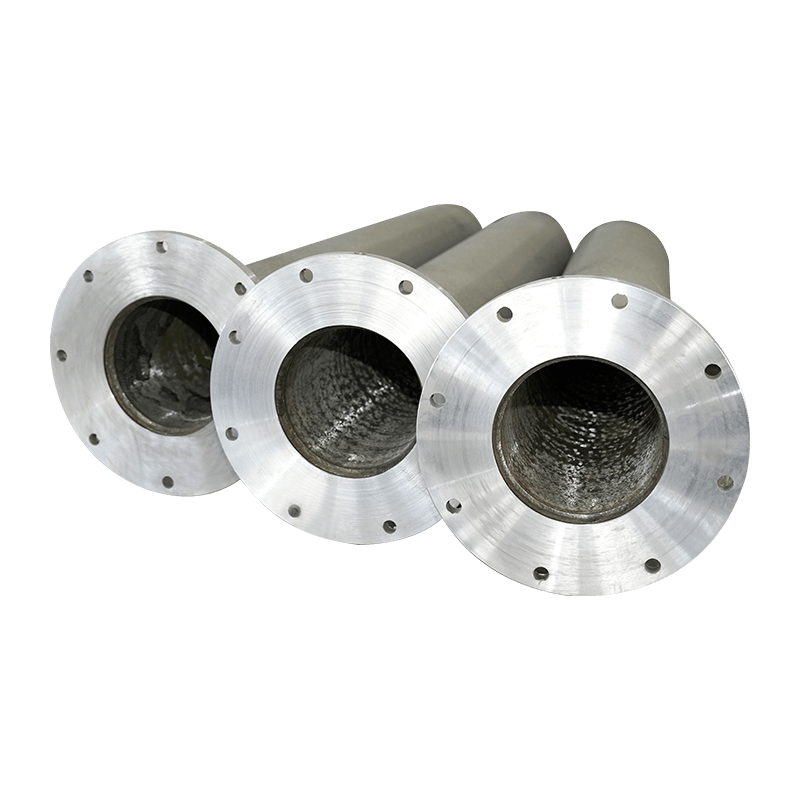

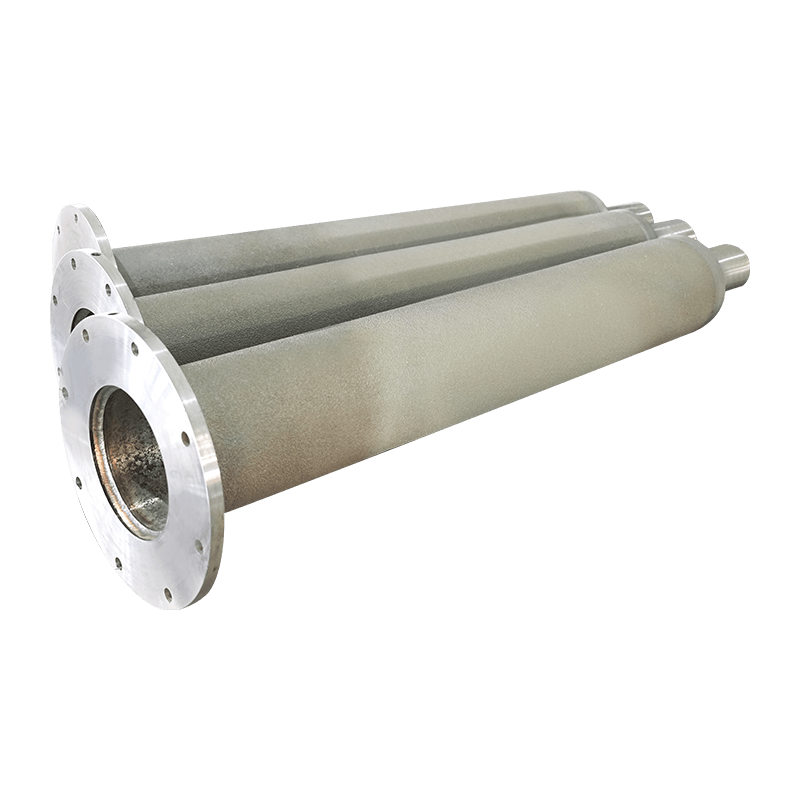

외부보호튜브는 원심주조관, 압연용접관, 심리스관의 3가지 형태로 제작됩니다.
서비스 수명 측면에서:
담금질로: ≥1년
템퍼링로: ≥3년
가스 연소 방사 튜브: ≥2년
슬리브 튜브 재질은 아래 표를 참고하세요.

문의

PREV：특수 세라믹 튜브
다음：I자형 래디언트 튜브

전기 가열 합금의 기술 매개변수

등급/성과		1Cr13Al4	0Cr25Als	OCr21Al₆	0Cr2₁Al₆NB	0Cr27Al₇NO₂	Cr15니₆o	Cr2₀Ni₆o	Cr20Ni30
주요 화학성분%	Cr	12-15	23-26	19-22	21.0-23.0	26.5-27.8	15-18	20-23	20
	알	4-6	4.5-6.5	5-7	5-7	6-7
	철	잔액	잔액	잔액	잔액	잔액	잔액		잔액
	다시	적당량	적당량	적당량	적당량	적당량	적당량	적당량	적당량
	모					1.8-2.2
	Nb				0.5	0.5
	Ni						58-62	잔액	28-32
부품의 최대 작동 온도℃		950	1250	1250	1350	1400	1100	1150	1100
밀도 /cm³		7.4	7.1	7.1	7.1	7.1	8.2	8.4	7.9
다시sistivity Ωmm²/m		1.25±0.05	1.42±0.05	1.42±0.05	1.42±0.05	1.53±0.05	1.13±0.05	1.14±0.05	1.04±0.05
저항온도계수×10-51℃		15	5	5	5	-1	14	8.5
녹는점 ℃		1450	1500	1500	1500	1520	1390	1400	1390
인장강도 MPa		588-735	637-784	637-784	637-784	686-784	637-784	637-784	637-784
신장 %		>14	>12	>12	>12	>12	>20	>20	>20
다시duction of area%		65-75	65-75	65-75	65-75	65-75	60-75	60-70	65-75
굴곡 수		>5	>5	>5	>5	>5
경도		200-260	200-260	200-260	200-260	200-260	130-150	130-150	130-150
조직		철rrites (여)	철rrites (여)	철rrites (여)	철rrites (여)	철rrites (여)	오스테나이트계(A)	오스테나이트계(A)	오스테나이트계(A)
자기		자기	자기	자기	자기	자기	비자성	비자성	비자성
자기		자기	자기	자기	자기	자기	비자성	비자성	비자성
